Module thu phát wifi esp 8266

Tên Sản Phẩm: Module thu phát wifi esp 8266

Mã Sản Phẩm: KTPH

Giá: 95,000 đ

CHI TIẾT SẢN PHẨM

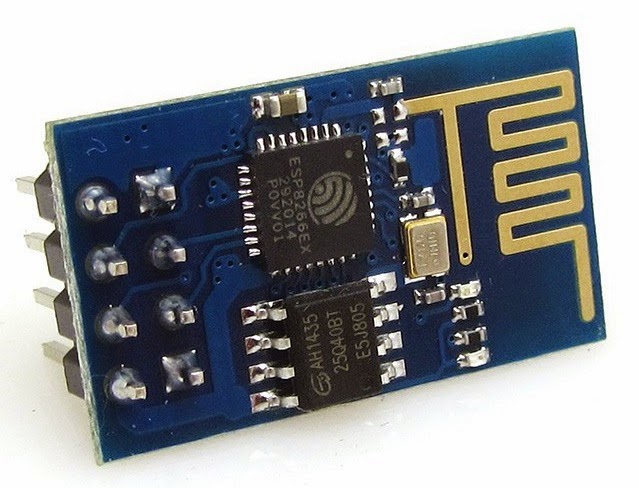

Đây là module truyền nhận WiFi đơn giản dựa trên chip ESP8266 SoC (System on Chip) của hãng Espressif.

Module này có thể sử dụng với Arduino hoặc dùng với máy tính mà không cần sử dụng Arduino hay bất cứ vi điều khiển nào khác. Module này đã được nạp sẵn firmware giúp người dùng giao tiếp với wifi rất dễ dàng qua tập lệnh AT thông qua giao tiếp UART ( baudrate mặc định 9600) quen thuộc.

Các tính năng của module:

• Hỗ trợ chuẩn 802.11 b/g/n.
• Wi-Fi 2.4 GHz, hỗ trợ WPA/WPA2.
• Chuẩn điện áp hoạt động: 3.3V.
• Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến115200
• Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.
• Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
• Hỗ trợ cả 2 giao tiếp TCP và UDP
• Làm việc như các máy chủ có thể kết nối với 5 máy con.

Sơ đồ chân của module:

 Chức năng của các chân được xác định như sau:

• Điện áp cấp cho module là 3.3V
• Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
• Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
• RST:  chân reset, kéo xuống mass (0V) để reset.
• CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình, sau 2 s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.

Clip hướng dẫn: Được thực hiện bởi chủ shop, Thạc Sĩ Huỳnh Minh Phú
